文章來(lái)源：小Q 發(fā)布日期：2018/10/15

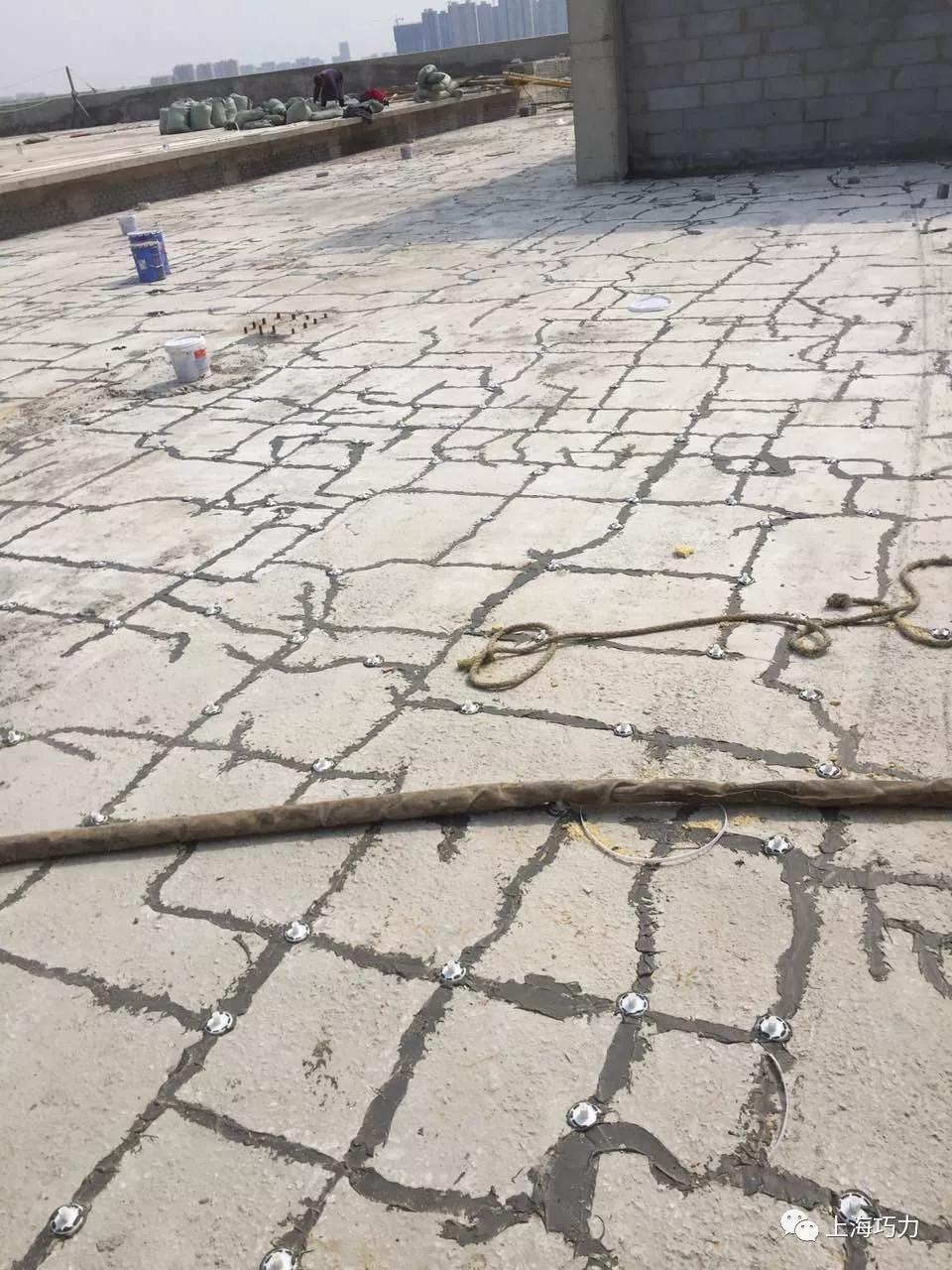

大體積混凝土內(nèi)出現(xiàn)的裂縫按深度的不同，分為貫穿裂縫、深層裂縫及表面裂縫三種。
貫穿裂縫是由混凝土表面裂縫發(fā)展為深層裂縫，最終形成貫穿裂縫。它切斷了結(jié)構(gòu)的斷面，可能破壞結(jié)構(gòu)的整體性和穩(wěn)定性，其危害性是較嚴(yán)重的；而深層裂縫部分地切斷了結(jié)構(gòu)斷面，也有一定危害性；表面裂縫一般危害性較小。
處于室內(nèi)正常環(huán)境的一般構(gòu)件最大裂縫寬度≤0.3mm；處于露天或室內(nèi)高濕度環(huán)境的構(gòu)件最大裂縫寬度≤0.2mm。
對(duì)于地下或半地下結(jié)構(gòu)，混凝土的裂縫主要影響其防水性能。一般當(dāng)裂縫寬度在0.1～0.2mm時(shí)，雖然早期有輕微滲水，但經(jīng)過(guò)一段時(shí)間后，裂縫可以自愈。
如超過(guò)0.2～0.3mm，則滲漏水量將隨著裂縫寬度的增加而迅速加大。所以，在地下工程中應(yīng)盡量避免超過(guò)0.3mm貫穿全斷面的裂縫。如出現(xiàn)這種裂縫，將大大影響結(jié)構(gòu)的使用，必須進(jìn)行化學(xué)灌漿加固處理。
溫度裂縫的產(chǎn)生一方面是混凝土內(nèi)外溫差而產(chǎn)生的；另一方面是結(jié)構(gòu)的外部約束和混凝土各質(zhì)點(diǎn)間的約束，阻止混凝土收縮變形，混凝土抗壓強(qiáng)度較大，但相對(duì)來(lái)說(shuō)，混凝土抗拉強(qiáng)度卻很小，所以溫度應(yīng)力一旦超過(guò)混凝土能承受的抗拉強(qiáng)度時(shí)，即會(huì)出現(xiàn)裂縫。
大體積混凝土裂縫如何防治?
減少大體積混凝土水化熱的措施：
(1) 充分利用混凝土的后期強(qiáng)度，減少每立方米混凝土中水泥量。
(2) 使用粗骨料，盡量選用粒徑較大、級(jí)配良好的粗細(xì)骨料；控制砂石含泥量；摻加粉煤灰等摻合料或摻加相應(yīng)的減水劑、緩凝劑，改善和易性、降低水灰比，以達(dá)到減少水泥用量、降低水化熱的目的。
(3) 在拌合混凝土?xí)r，還可摻入適量的微膨脹劑或膨脹水泥，使混凝土得到補(bǔ)償收縮，減少混凝土的溫度應(yīng)力。
控制大體積混凝土溫差的措施：
(1) 在混凝土入模時(shí)，采取措施改善和加強(qiáng)模內(nèi)的通風(fēng)，加速模內(nèi)熱量的散發(fā)。
(2) 選用低水化熱或中水化熱的水泥品種配制混凝土。水泥入罐溫度≤60℃，采用加冰或冷水拌合混凝土，對(duì)骨料進(jìn)行水冷、風(fēng)冷、真空氣化冷卻等方式預(yù)冷。
(3) 混凝土澆筑后，做好混凝土的保溫保濕養(yǎng)護(hù)，緩緩降溫，充分發(fā)揮徐變特性；減低溫度應(yīng)力，夏季注意避免曝曬，注意保濕，溫度較低時(shí)采取措施保溫覆蓋，以免發(fā)生急劇的溫度梯度發(fā)生。
(4) 采取長(zhǎng)時(shí)間的養(yǎng)護(hù)，規(guī)定合理的拆模時(shí)間，延緩降溫時(shí)間和速度，充分發(fā)揮混凝土的“應(yīng)力松馳效應(yīng)”。
(5) 加強(qiáng)測(cè)溫和溫度監(jiān)測(cè)與管理，實(shí)行信息化控制，隨時(shí)控制混凝土內(nèi)的溫度變化，內(nèi)外溫差控制在25℃以內(nèi)，及時(shí)調(diào)整保溫及養(yǎng)護(hù)措施，使混凝土的溫度梯度和濕度不至過(guò)大，以有效控制有害裂縫的出現(xiàn)。
(6) 合理安排施工程序，控制混凝土澆筑過(guò)程中均勻上升，避免混凝土拌合物堆積過(guò)大。
（本文來(lái)源于網(wǎng)絡(luò)，巧力加固材料整理報(bào)道，如有轉(zhuǎn)載、請(qǐng)注明出處！）
上一篇：裝配式建筑也怕裂縫
