墻體開(kāi)裂的原因有很多，今天小Q匯總了土建墻面開(kāi)裂的主要原因，杜絕墻面開(kāi)裂這16點(diǎn)要好好看看。

1、模板施工采用廢機(jī)油等作為涂膜劑

結(jié)構(gòu)施工，特別是大鋼模體系下使用廢舊機(jī)油作為脫模劑，有機(jī)油脂類(lèi)附著時(shí)間長(zhǎng)，難消除。極易導(dǎo)致鋼模體系下抹灰開(kāi)裂、空鼓。

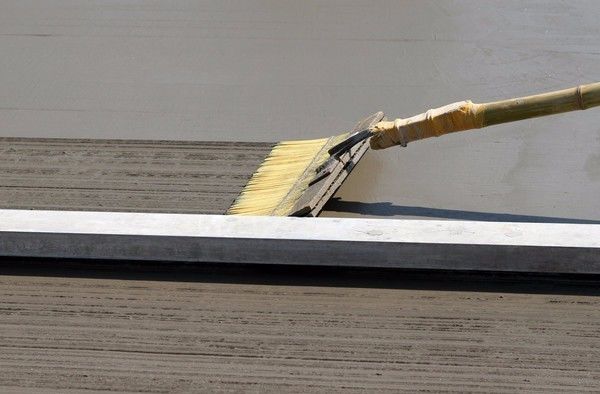

2、混凝土表面未拉毛或拉毛質(zhì)量差

結(jié)構(gòu)混凝土強(qiáng)度等級(jí)均為C30以上，且混凝土經(jīng)振搗及脫模劑、致密劑雙層作用下形成混凝土致密層，表層較為光滑，砂漿面難以附著。拉毛或噴毛處理常使用1:1砂漿加建筑膠作為基層處理，建筑膠含量過(guò)低及覆蓋率不足極易導(dǎo)致抹灰空鼓、流墜開(kāi)裂。

3、砌筑斷磚上墻

砌筑砂漿伸縮沉降特別斷磚部位沉降量大于其他部位，易形成多皮通縫。砌體斷裂部位吸水率增大，導(dǎo)致該部位砂漿快速失水導(dǎo)致開(kāi)裂、空鼓。

4、砌體瞎假縫

瞎假縫部位存在明顯空腔，導(dǎo)致砂漿面快速失水，導(dǎo)致空鼓。大面積瞎假縫極易大致抹灰面龜裂及貫穿裂縫。

5、砌體洞口缺陷

砌體洞口缺陷為以下幾個(gè)方面：

1）窗臺(tái)板與窗邊墻無(wú)搭接處理

2）窗臺(tái)板與窗邊墻咬合長(zhǎng)度不足或密實(shí)

3）砌體洞口未設(shè)置預(yù)制塊導(dǎo)致砌體破損

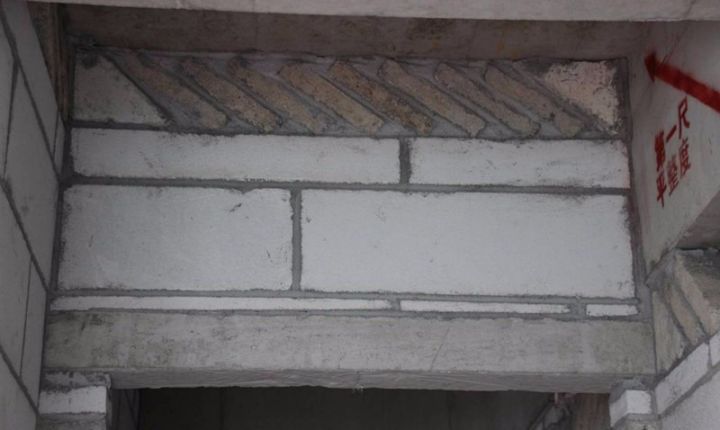

6、斜頂磚施工缺陷

斜頂磚缺陷主要為以下幾個(gè)方面：

1）斜頂磚規(guī)格過(guò)大，導(dǎo)致灰縫過(guò)大

2）斜頂磚角度大于60或小于45度

3）斜頂磚灰縫不密實(shí)

7、混凝土與砌體交接面掛網(wǎng)處理差

掛網(wǎng)缺陷體現(xiàn)主要體現(xiàn)為以下幾個(gè)各方面：

1）砌體與結(jié)構(gòu)交接面未掛網(wǎng)

2）砌體與結(jié)構(gòu)掛網(wǎng)固定不合理

3）砌體與結(jié)構(gòu)存在高低差

4）陰陽(yáng)角部位采用鍍鋅鋼絲網(wǎng)固定

8、管線開(kāi)槽固定差

管線開(kāi)槽固定差主要體現(xiàn)在以下幾個(gè)方面：

1）開(kāi)槽破壞墻體

2）開(kāi)槽深度不足，封堵厚度不足

3）單線管無(wú)固定

4）多組線管“品”字固定

9、管線槽不封堵直接粉刷

10、燒結(jié)砌體澆水時(shí)間

燒結(jié)磚澆水主要體現(xiàn)在以下幾個(gè)方面：

1）增加砂漿含水率，燒結(jié)磚不澆水，

2）澆水量過(guò)少，砌體含水率不飽和，

3）提前澆水時(shí)間較短，砌體表面有明水

11、較大箱體周邊開(kāi)裂

箱體周邊開(kāi)裂主要體現(xiàn)在以下幾個(gè)方面：

1）箱體上部砌體鋼筋吊磚，砌體下沉導(dǎo)致開(kāi)裂

2）箱體洞口未預(yù)留，砌體完成后開(kāi)鑿導(dǎo)致破壞砌體或砂漿無(wú)法灌入

3）箱體預(yù)留洞口過(guò)大，砌體封堵隨意

4）箱體背部砌體組砌存在瞎縫假縫

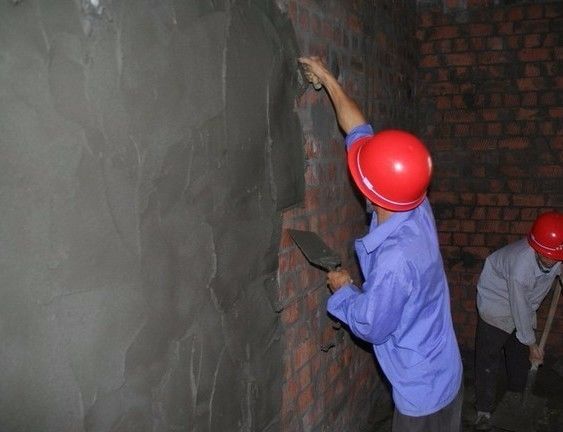

12、抹灰單層厚度過(guò)厚

抹灰砂漿單層粉刷超過(guò)1cm，因砂漿初凝時(shí)間較長(zhǎng)，粉刷初期極易導(dǎo)致粘結(jié)力不足以抵消自重，導(dǎo)致流墜開(kāi)裂、空鼓。

13、抹灰砂漿使用砂漿王

抹灰砂漿使用砂漿王，代替石膏（熟石灰），采用1:1:6混合砂漿配比，因砂漿王本身不增加強(qiáng)度，易導(dǎo)致砂漿強(qiáng)度不足導(dǎo)致開(kāi)裂。

14、干燥高溫季節(jié)抹灰面未養(yǎng)護(hù)

15、抹灰完成面開(kāi)槽穿管

16、空鼓修補(bǔ)后二次開(kāi)裂、空鼓

修補(bǔ)二次空鼓缺陷主要為以下幾個(gè)方面：

1、空鼓部位未切割直接打鑿導(dǎo)致周邊空鼓

2、剔鑿面及切割斷面未清理干凈及灑水濕潤(rùn)

3、空鼓面未分兩次修補(bǔ)

4、修補(bǔ)后初凝前未覆膜養(yǎng)護(hù)

（本文來(lái)源于網(wǎng)絡(luò)，巧力加固材料整理報(bào)道，如有轉(zhuǎn)載、請(qǐng)注明出處�。�
